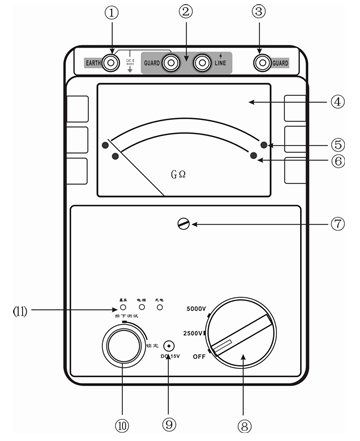

表2：結構圖說明

序號

名    稱

功     能

(1)

地端（EARTH）

接于被試設備的外殼或地上。

(2)

線路端（LINE）

高壓輸出端口，接于被試設備的高壓導體上。

(3)

屏蔽端（GUARD）

接于被試設備的高壓護環，以消除表面泄漏電流的影響。

(4)

雙排刻度線

上檔為綠色：500V/0.2GΩ～20GΩ，

1000V/0.4GΩ～40GΩ，

2500V/1 GΩ～100 GΩ，

5000V/2GΩ～200 GΩ。

下檔為紅色： 500V/0～400MΩ，

1000V/0～800 MΩ，

2500V/0～2000 MΩ，

5000V/0～4000 MΩ。

(5)

綠色發光二極管

發光時讀綠檔（上檔）刻度。

(6)

紅色發光二極管

發光時讀紅檔（下檔）刻度。

(7)

機械調零

調整機械指針位置，使其對準∞刻度線。

(8)

波段開關

可實現輸出電壓選擇，電池檢測，電源開關等功能

（9）

充電插孔

對于C型表，輸入為直流15V

(10)

測試鍵

按下開始測試，按下后如順時針旋轉可鎖定此鍵

（11）

狀態顯示燈

可顯示高壓輸出，電源工作狀態，充電狀態等信息
