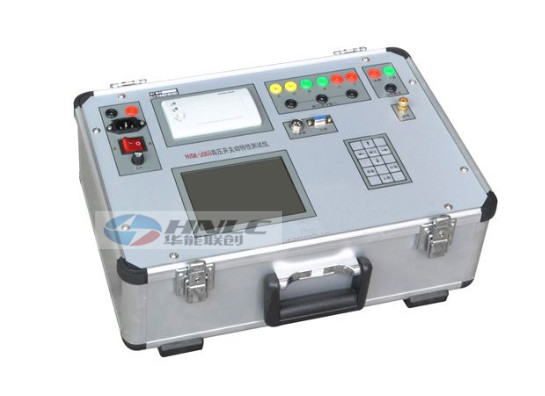

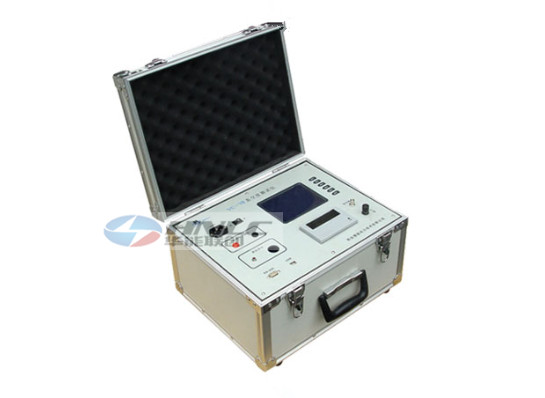

HNGK-507高壓開關動特性測試儀


所屬類別:斷路器、開關檢測設備

說明書:下載

在線咨詢:點擊這里給我發(fā)消息

銷售熱線:027-88040496

產品介紹

HNGK-507高壓開關動特性測試儀是我公司自主研發(fā)生產的產品,該產品采用液晶大屏顯示,測試結果可直接打印或移動存儲,該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕。

產品特征

1、 HNGK-507高壓開關動特性測試儀性能



時    間:12個斷口的固有分、合閘時間,同相同期、相間同期。

合閘電阻:6個斷口合閘電阻的預投時間,預投波形及電阻阻值。

重 合 閘:每斷口的合-分,分-合,分-合-分過程時間:一分時間、一合時間、二合時間、金短時間、無電流時間值。

彈    跳:每斷口的合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形;每斷口的分閘反彈幅值。

速    度:剛分、剛合速度,最大速度,時間-行程特性曲線。

行    程:總行程,開距,超行程,過沖行程,反彈幅值。

電    流:分、合閘線圈的分、合閘電流值、電流波形圖。

動作電壓:機內提供DC30~250V/20A數字可調斷路器動作電源,自動完成斷路器的低電壓動作試驗,測量斷路器的動作電壓值。



2、 HNGK-507高壓開關動特性測試儀特點



適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

超強的抗干擾能力,在500KV變電站旁路母線帶電的情況下,也能輕松試驗,精確測量。

通用式測速傳感器,直線直線傳感器,旋轉傳感器,安裝極為方便、簡捷。

開關動作一次,得到開關機械特性試驗所有數據及相應的波形圖譜。

主機可存儲現場試驗數據,機內實時時鐘,便于存檔保存試驗日期、時間。



主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜,液晶對比度電子調節(jié)、斷電記憶。

中文菜單操作,使用方便。儀器內置打印機,隨時快速打印所有數據及圖譜。

儀器配有USB接口及數據分析管理軟件,可與PC機聯機操作,試驗結果直接存入U盤,也可輸出到各類針式、激光或噴墨打印機打印試驗報告,使現場試驗計算機化。

產品別稱

斷路器動特性分析儀、高壓開關機械特性測試儀、高壓開關動特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器機械特性測試儀、開關特性測試儀

技術參數

1.使用環(huán)境

輸入電源  220V±10%  50Hz±10%         大氣壓力  86~106kpa

溫    度  -10~40℃                   濕    度  ≦80%RH



2.安全性能

絕緣電阻  >2MΩ

介電強度  電源對機殼工頻1.5KV耐壓1分鐘,無閃絡與飛弧。



3.基本參數

時    間: 量程  4000.0ms           分辯率0.1ms

誤差  ①100ms以內        0.1ms±1個字

      ②100ms以上        0.1%±1個字

      ③同期



速   度: 量程 20.00m/s           分辯率0.01m/s

誤差 ①0-2m/s以內       ±0.1m/s±1個字

            ②100ms以上        ±0.2m/s±1個字



合閘電阻:量程:1600Ω      分辨率:1Ω



行    程:

量 程         分辯率         誤 差

真空斷路器  50.0mm 0.1mm     1%±1個字

SF6斷路器  300.0mm 1mm

少油斷路器  600.0mm

電    流: 量程 20.00A               分辯率0.01A

輸出電源: DC30~250V數字可調/20A(瞬時工作)

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

重  量: 9kg
